8.5. QUELQUES DONNEES ET SCHEMAS

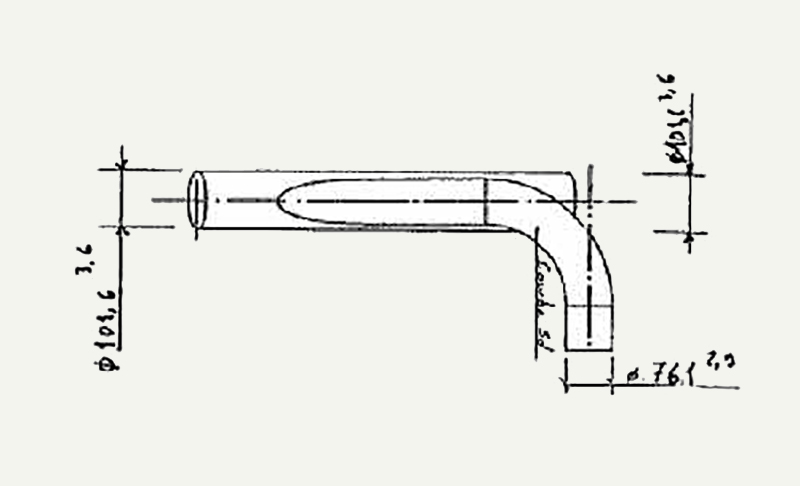

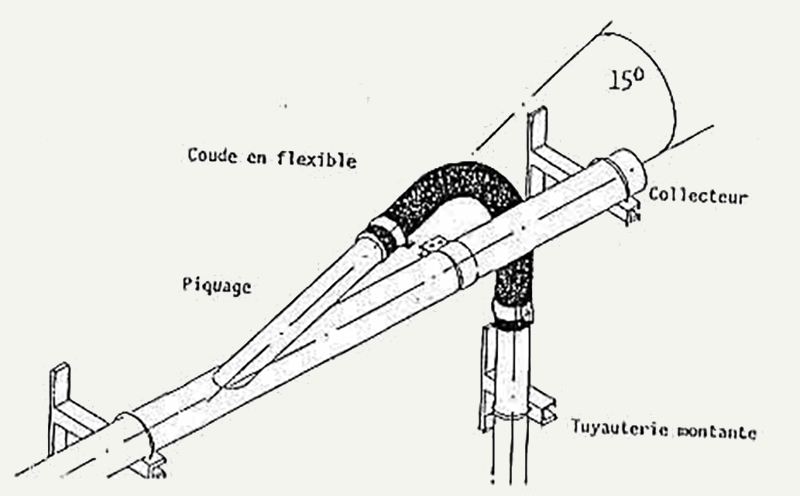

8.5.1. Piquage par le dessus ou sur le coté

figure80



figure82



figure83

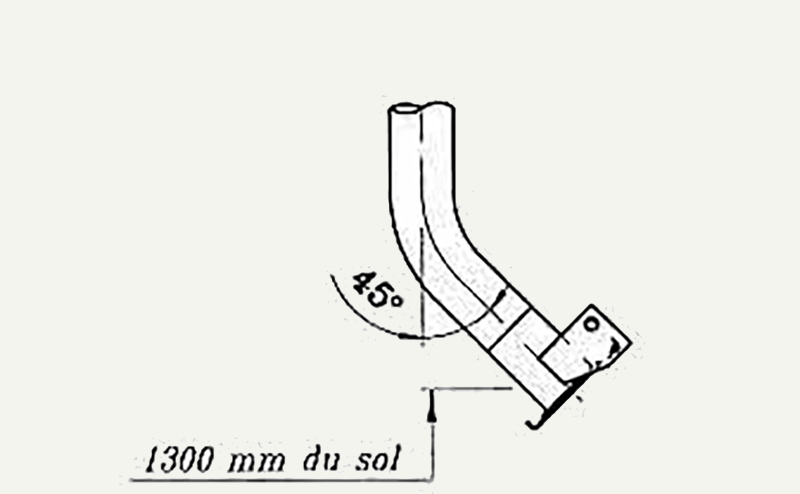

8.5.2. Type de prise :

figure84

Descente en diamêtre 70 mm réalisé à partir de tube du commerce (tube mécanique) soit diamètre 70,3/76,1 mm.

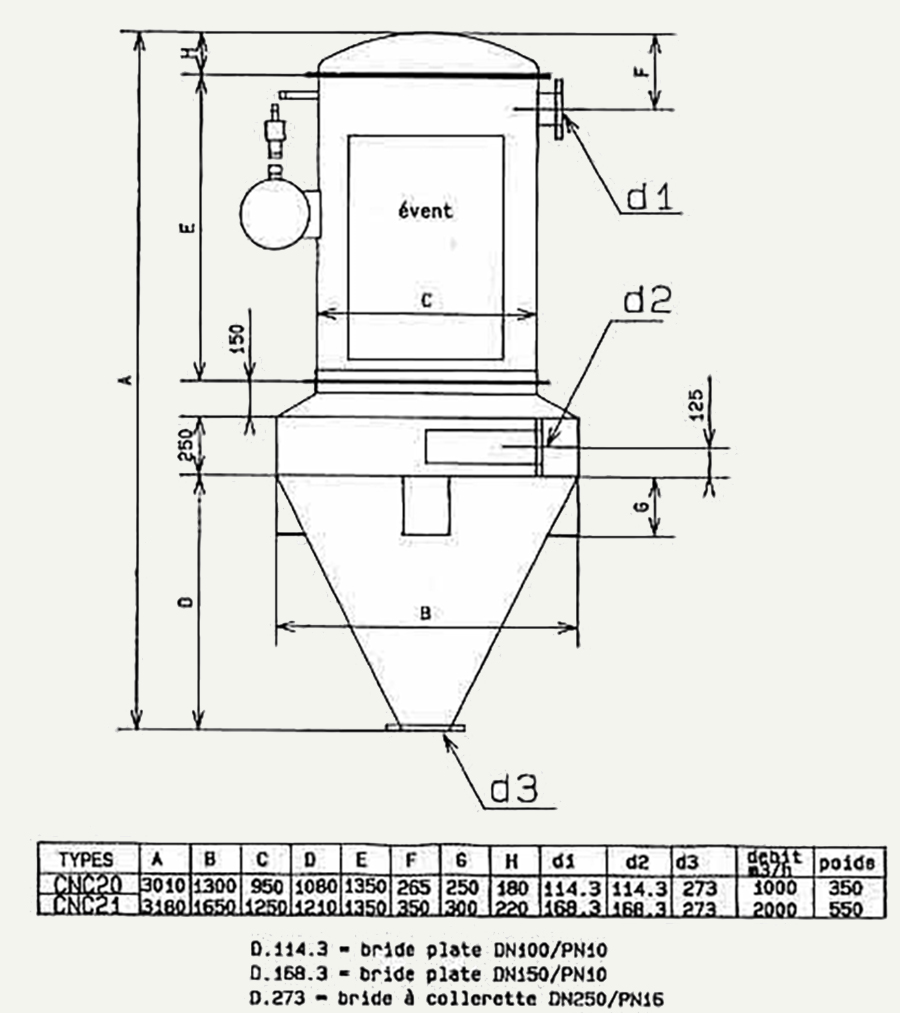

8.5.3. Le cyclofiltre CNC

figure85
