 8.4 EXEMPLE DE CALCUL

Supposons une installation de nettoyage centralisé nécessitant 10 prises réparties dans un hall mais avec un fonctionnement simultané de 2 raccordements.

Le choix est fait sur des prises de diamètre 60 mm avec 6 m de flexible.

Pour les calculs, on pourra utiliser le tableau débit et pertes de charges  ci-dessous :

Cnc

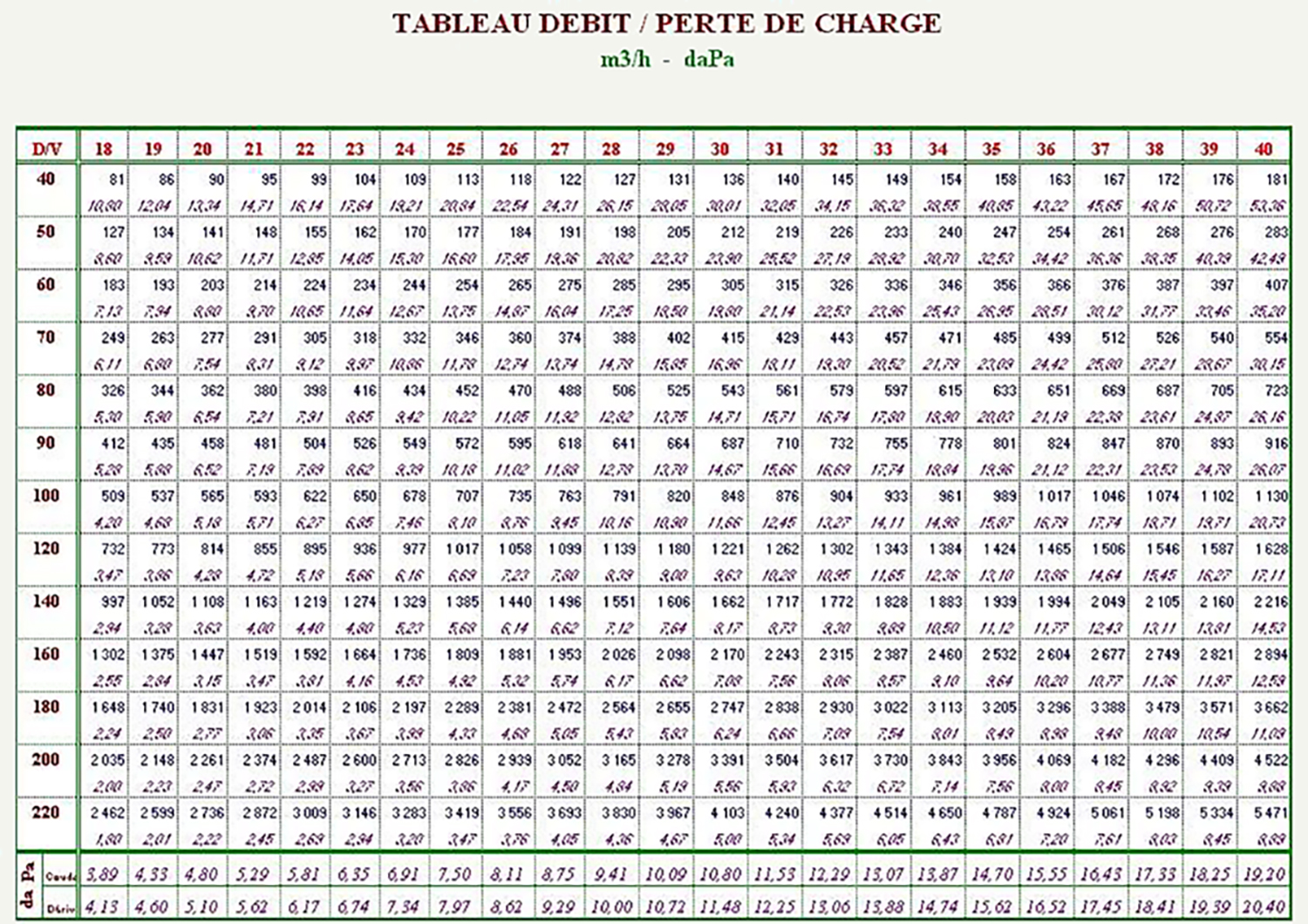

Figure :
Tableau Débit et Pertes de charge adapté aux diamètres et vitesses
utilisées
dans le nettoyage centralisé

anibull2 Calcul du collecteur :

Afin d’éviter trop de pertes de charges inutiles, nous prévoirons des flexibles de diamêtre 60 mm mais les prises de canalisations et le collecteur seront calculés pour une vitesse minimum de 25 m/s à 35 m/s suivant le nombre de prises en fonctionnement simultanée :

soit

anibullr au flexible:      pour 35 m/s                       Q = 356 m3/h
anibullr par prise :      356 m3/h  à 30 m/s              φ  =   70 mm
anibullr collecteur :     712 m3/h  à 30 m/s             φ  =   90 mm

à ce diamètre, on vérifiera qu’avec une seule bouche ouverte on pourra transporter les matières sans risque. Dans le cas présent, on aura une vitesse d’air très proche de 18 m/s.

anibull2 Définition de la perte de charge

Supposons que le réseau se compose de 5,00 m en diamêtre 70 mm, 30,00 m en en diamêtre 90 mm avec 5 coudes et 9 piquages ; après le filtre il est prévu un conduit de diamêtre140 mm en raccordement du surpresseur.

La perte de charge du circuit sera donc de :

shim anibullr hd pour 35 m/s shim 77 daPa
  anibullr suceur (estimation)   300 daPa
  anibullr 6 m flexible (voir précis paragraphe 3.2.4. soit 2,5 x 26,95)   404 daPa
  anibullr prise diam 70 mm (5,00 m à 30m/s)   85 daPa
  anibullr ½ coude prise   6 daPa
  anibullr collecteur diam 90 mm (30,00 m à 31 m/s)   470 daPa
  anibullr 5 coudes   60 daPa
  anibullr 9 piquages   110 daPa
  anibullr filtre   100 daPa
  anibullr raccordement surpresseur diam 140 mm (3,00 m)   6 daPa
  anibullr système de sécurité   200 daPa
  Total   1 818 daPa



On retiendra une dépression nécessaire de 2 000 daPa ou 0,2 bar



anibull2 Calcul du débit d’air au surpresseur

anibullr Débit d’air d’une prise diamêtre 60 mm à 40 m/s : 356 m3/h

anibullr Débit d’air nécessaire aux 2 prises :        356 x 2 = 712 m3/h

anibullr Débit d’air centrale  :     image81009



soit pour une dépression de 2 000 daPa ou 0,2 bar     image81011 m3/h

Q aspiration surpresseur : 890 m3/h

Le groupe sera prévu pour délivrer 890 m3/h  à une dépression de 0,2 bar.

Dans certain cas, pour des problèmes de coût, il serait possible de prendre des diamètres plus petits avec une vitesse plus grande mais un groupe plus puissant (atteignant par exemple 0,4 bar).
