3.2.2.    Pertes de charges

En général pour la plupart des réseaux, et en fonction des déchets captés, le collecteur est calculé pour une vitesse de 25 m/s. Nous avons vu précédemment que lors de son déplacement, l'air subit une perte de pression due au frottement sur les parois, appelé perte de charge. Selon le choix du matériau utilisé on notera une perte de charge par longueur de circuit plus ou moins importante.

Ainsi un  coefficient de majoration "N" est à appliquer selon la qualité du réseau de gaine.

On note par exemple les coefficients N suivants :

anibullr Tôle noire    = 1

anibullr Cuivre ou Aluminium poli = 0,8

anibullr Ciment lissé = 1,3

anibullr Fibrociment = 1,25

anibullr Bois raboté = 1,5

anibullr Contre plaqué = 1,5

anibullr Maçonnerie enduite lisse  = 1,2

anibullr Béton brut, briques = 2

Le choix d'un bon réseau dépendra donc des accidents, de la qualité de son tracé et de la qualité de la matière utilisée. Une tuyauterie sans aspérité, comportant une soudure en continu sera meilleure qu'une tuyauterie agrafée qui elle, sera meilleure qu'une tuyauterie soudée par points.

De même, une tuyauterie peinte à l'intérieur offrira moins de résistance par rapport à une gaine en tôle noire ordinaire (N = 0,8). Une tuyauterie soudée par points ou agrafée pourra être source d’un coefficient d'état de surface important (N = 1,2).

Le tableau figure 33 montre les pertes de charge pour de la tuyauterie peinte. Il a été établi à partir des formules du nombre de REYNOLDS (voir chapitre 2.3.4) dont le coefficient"ß" peut être relevé dans le tableau ci-après figure 32.

image008 ou         image008

anibullr l, d longueur et diamètre du conduit (m)

anibullr ß coefficient de friction lié au nombre de Reynolds

anibullr V vitesse du fluide (m/s)

 En ce qui concerne les coudes et les dérivations le coefficient "K" retenu est de 0,16 pour un coude à 90°
et 0,17 pour une dérivation complétée par un coude à 22° 30.

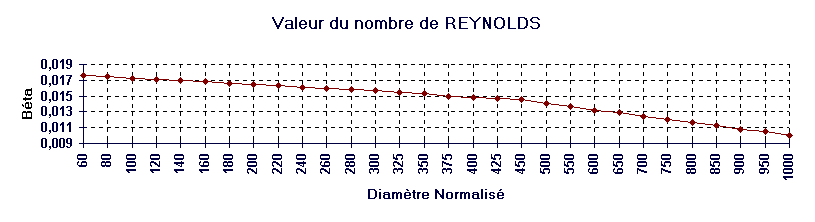

valeurs du nombre de Reynolds

Figure 32
Valeur du nombre de REYNOLDS pour de la Tuyauterie peinte intérieure

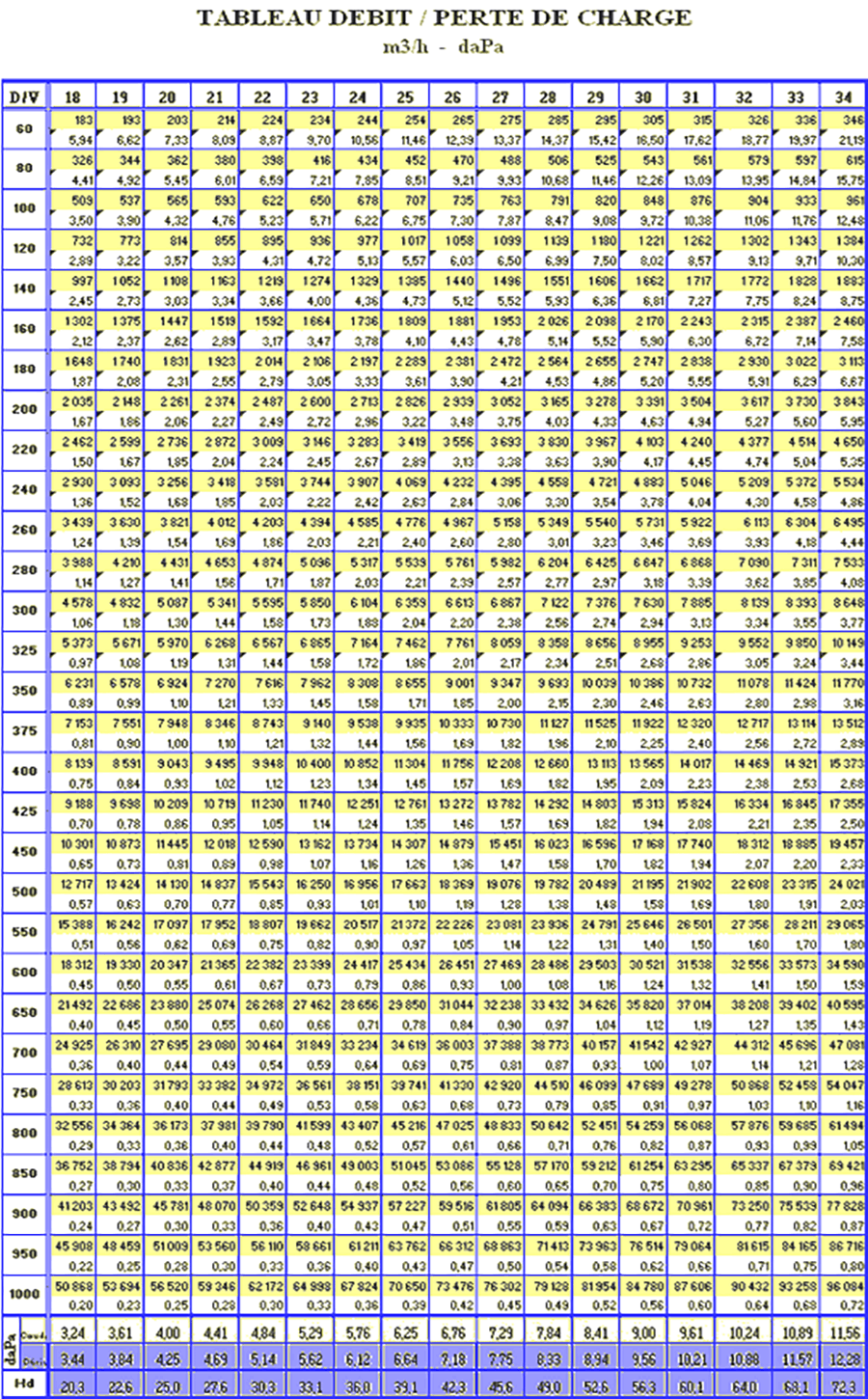

PerteCharges

Figure 33
Calcul des pertes de charges pour de la Tuyauterie Inoxydable
ou Laquée intérieure puis cuite  au four
Coefficient 0,8
