III. LE SYSTEME D'ASPIRATION

Une installation classique d'aspiration est composée de différents circuits et dispositifs qui permettent la captation, le transport et l'évacuation des déchets produits par l'opération d'usinage. On trouve ainsi successivement (voir Figure 17) :

anibull2 Un circuit "aspirant" «A» reliant les bouches de captation fixées sur les machines au ventilateur, avec dans l'ordre :

  • le capteur ou capot d'aspiration ;
  • le réseau de gaine

anibull2Un ou plusieursgroupes moto-ventilateur «B» qui créent la pression dynamique nécessaire à l'efficacité du réseau ;

anibull2Uncircuit "refoulant" «C» qui transporte les déchets jusqu'au séparateur «D» ;

anibull2Unséparateur qui comme son appellation l'indique, permet la séparation des matières transportées et de l'air ayant servis au captage ;

anibull2Unréseau de recyclage de l'air épuré, selon les cas et les besoins «E»;

anibull2Un circuit de transport pneumatique «F» qui reprend les mêmes éléments, circuits, ventilateurs, séparateur précités ;

anibull2Unsystème de stockage , silo, trémie, container, poubelle ou sac «G» qui permet d'éviter que les déchets restent stockés dans le séparateur ;

anibull2Unsystème d'extraction (pour l'industrie du bois) «H» dont la fonction est de permettre une évacuation des déchets stockés, au préalable, d'une façon efficace et régulière ;

anibull2Et parfois uncircuit d'alimentation automatique de chaudière.

Pour chacune des parties de l'installation d'aspiration nous retrouverons certaines données, comme les débits et les pertes de charges, vues précédemment mais d'une façon beaucoup plus approfondie et ciblée.

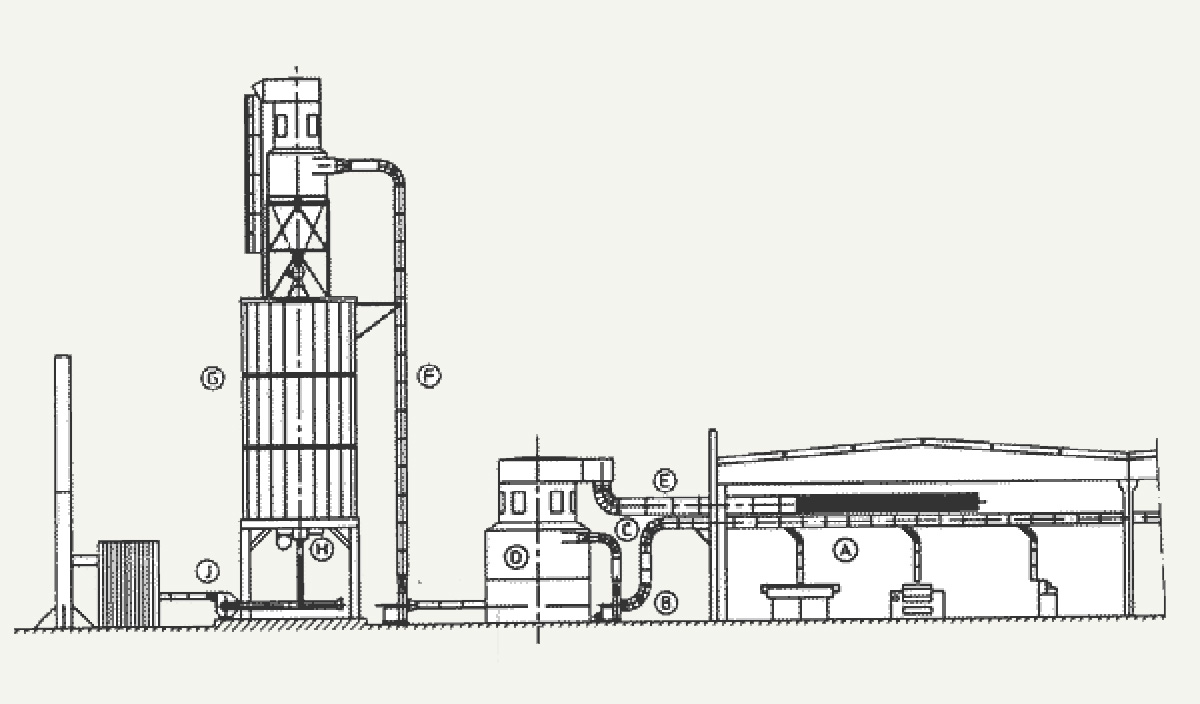

figure17




Figure 17
Schéma type d'une installation classique d'aspiration de sciures et copeaux
