2.5. REPARTITION DE LA VITESSE DE L'AIR DANS LES TUYAUTERIES CYLINDRIQUES EN REGIME STABILISE

L'écoulement de l'air s'effectue selon une courbe parabolique de répartition des vitesses comme il est indiqué sur la figure 11.

La concavité de la parabole est variable selon le nombre de REYNOLDS

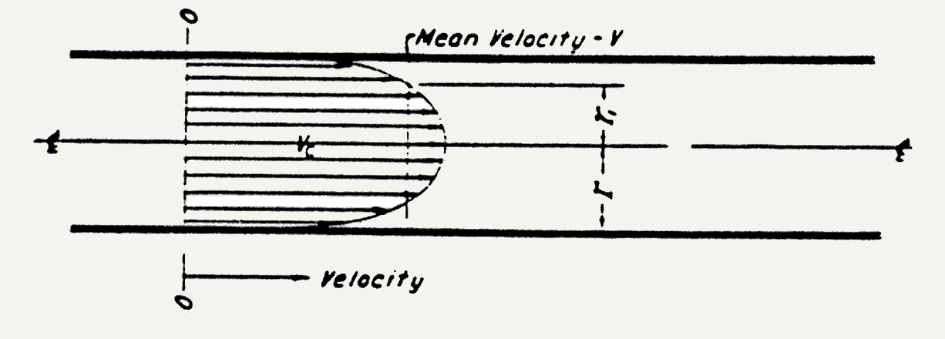

Figure 11
Distribution de la vitesse de l'air

Pour déterminer la vitesse moyenne, il faut placer le tube de PITOT à une certaine distance de l'axe central (7/10 à 8/10 de cet axe):

image011 ou à une distance de r / 4 de la paroi extérieure.

La valeur de la vitesse moyenne mesurée par rapport à la vitesse maximale au centre est égale à environ : 0,8

En régime perturbé, la courbe de répartition des vitesses s'écrase d'un coté ou de l'autre de l'axe central plus ou moins intensément selon l'effet de turbulence de vitesse d'air. Il n'est pas possible d'effectuer des mesures suffisamment précises dans les zones perturbées et on se rapprochera de la Norme sur les relevées de mesures voir chapitre ci-après.

Un régime est présumé stable à environ 5 D avant et 3D après tout accident.
